Description

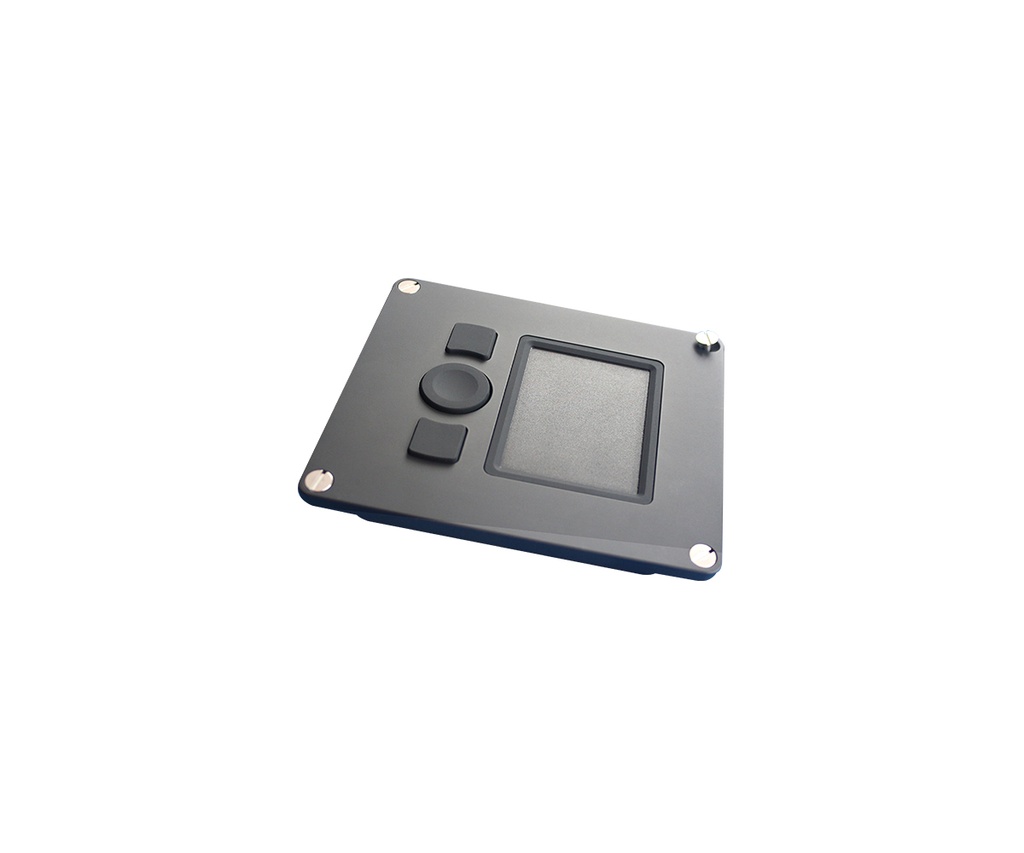

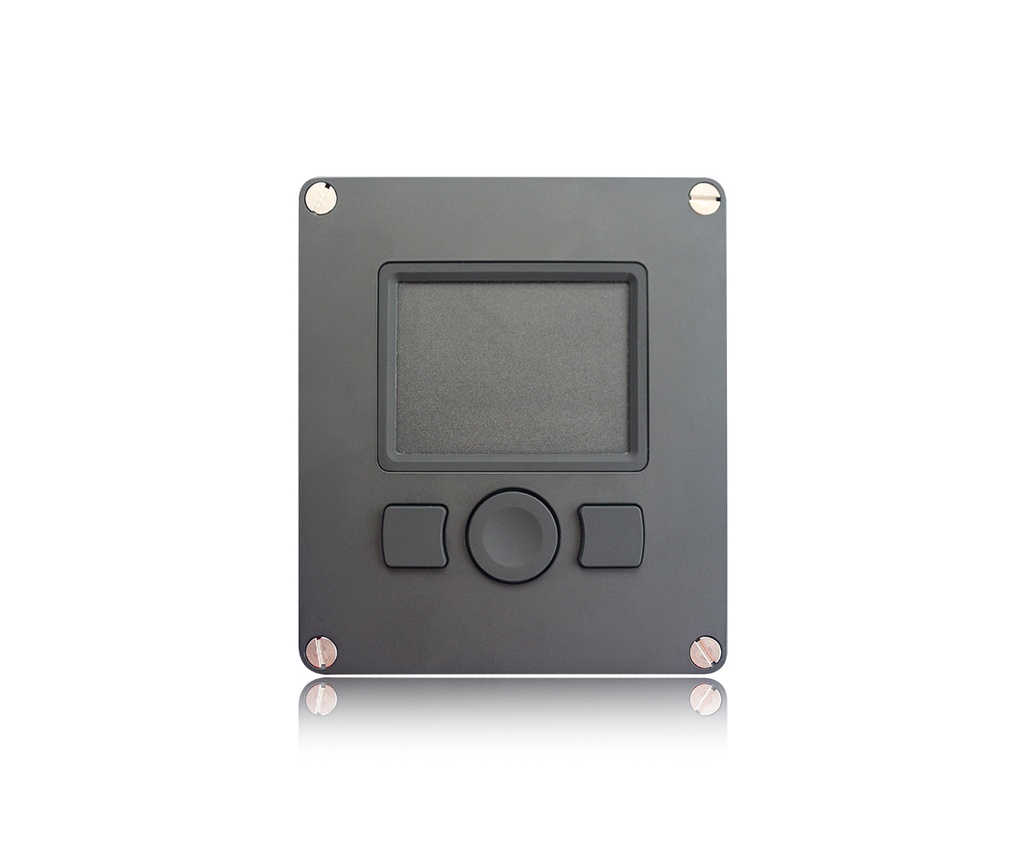

POPIS: Dynamický, vodotěsný a odolný touchpad s krytím IP65 pro rychlé a přesné ovládání kurzoru, vybavený
ukazovacím zařízením typu Force Sensing Resistor pod touchpadem, dvěma tlačítky určenými pro kliknutí pravým a levým tlačítkem, s deskou plošných spojů vojenské kvality a
technologií klávesových spínačů typu „carbon-on-gold“ s chodem klávesy 1,20 mm. Elektronický řídicí modul je stíněný a chráněný pouzdrem z nerezové oceli, s
vysoce kvalitní a odolnou černou titanovou povrchovou úpravou na horní desce z nerezové oceli, se závitovými šrouby pro montáž na horní panel a 4 x R5
úhelníky pro hladký povrch odolný proti poškrábání. Vojenská úroveň, navržená tak, aby splňovala normy MIL-STD-461G (EMC, EMI, EMS, ESD) a MIL-STD-810F
(široký teplotní rozsah, nárazy, solná mlha, vibrace, plísně, vlhkost), s vysokou odolností proti rušení a nízkým vyzařováním.
ROZMĚRY: 110,0 mm x 126,0 mm (přední panel)
Specifications
| MECHANICKÉ ÚDAJE | |
|---|---|
| Klávesy | 2keys+1 Hula point button |
| Provedení vrcholu klávesy | Protuberant rectangular keys with tactile feeling |
| Zdvih klávesy | 1.20mm±0.10mm |
| Aktivační síla | 1.5N±0.2N |
| Životnost spínače | more than1million of operations |
| Dotykový panel | sealed and ruggedized tough touchpad |
| Kryt touchpadu | Composite |
| Více než 10 milionů úderů za celou dobu životnosti | |
| Snímání vzájemné kapacity | |
| Rozlišení detekce polohy na osách X a Y | 40 Counts /mm |
| Zpráva o poloze X/Y | relative |
| Output (self-detectable dependingon cable) | USB |
| Rychlost pohybu | Maximum 1,016 m/sec |
| Hrubá hmotnost | 0.6KGs |
| ELEKTRICKÉ ÚDAJE | |
| Napájecí napětí | DC +5V±5% |
| Proudové zatížení | 17mA |
| Norma EMC | MIL-STD-461G (EMC, EMI, EMS, ESD) and MIL-STD-810F (wide temperature,shock,salt mist, vibration, fungus, humidity) |
| Životnost | > 5 years |
| Materiál spínacích kontaktů | Carbon-on-Gold key switch technology PCB |
| Rozhraní | Aviation plug,USB available |
| Délka kabelu | Standard 2.0m, customized length available |
| Operační systém | All Windows, Linux, Unix, Mac OSX, Vxworks, Android, (U-cos--To be confirmed). |
| Meet MIL-STD-461G with EMC (Electro Magnetic Compatibility) etc： | |
| CE101 25Hz - 10kHz Conducted Emissions, Audio Frequency Currents, Power leads | |
| CE102 10kHz -10MHz Conducted Emissions, Radio Frequency Potentials, Power leads | |
| CS101 25Hz - 150kHz Conducted Susceptibility, Power Leads | |
| CS106 Conducted Susceptibility, Transients, Power Leads | |
| CS112 Electrostatic Discharge Susceptibility | |
| CS114 4kHz -400MHz Conducted Susceptibility, Bulk Cable injection | |
| CS115 Conducted Susceptibility, Bulk Cable injection, Impulse Excitation | |
| CS116 10kHz - 100MHz Conducted Susceptibility, Damped Sinusoidal Transients, Cables and Power Leads | |
| RE101 25Hz -100kHz Radiated Emissions, Magnetic Field | |
| RE102 10kHz - 18GHz Radiated Emissions, Electric Field | |
| RS101 25HZ - 100kHz Radiated Susceptibility, Magnetic Field | |
| RS103 10kHz - 40GHz Radiated Susceptibility, Electric Field | |
| MIL-STD-810F (wide temperature, shock, salt mist, vibration, salt mist, fungus, humidity). | |
| ODOLNOST VŮČI PROSTŘEDÍ | |
| Provozní teplota | -40℃ to +75℃ |
| Skladovací teplota | -45℃ to +85℃ |
| Provozní relativní vlhkost | 100% |
| Tlak atmosféry | 60-106Kpa |
| Solná mlha | 96 hours, IEC 60512-6 |
| Zkouška vlhkým teplem při teplotě +40 °C | 21 days, IEC 60512-6 |
| Zkouška suchým teplem při teplotě +85 °C | 10 days, IEC 60512-6 |
| SPOLEHLIVOST | |
| RoHS, CE,FCC,MIL-STD-461G (EMC, EMI, EMS, ESD) and MIL-STD-810F (wide temperature, shock, salt mist, vibration, fungus, humidity) | |
| Úroveň ochrany | IP65 |
| Životnost klávesy | >1million actuations |
| MTBF | >20000H |
| MTTR | <30min |
| POUŽITÍ | Vehicle, aerospace, naval, defense, maritime, Radar, console, portable rugged laptop,UAV ground station etc. |
