Description

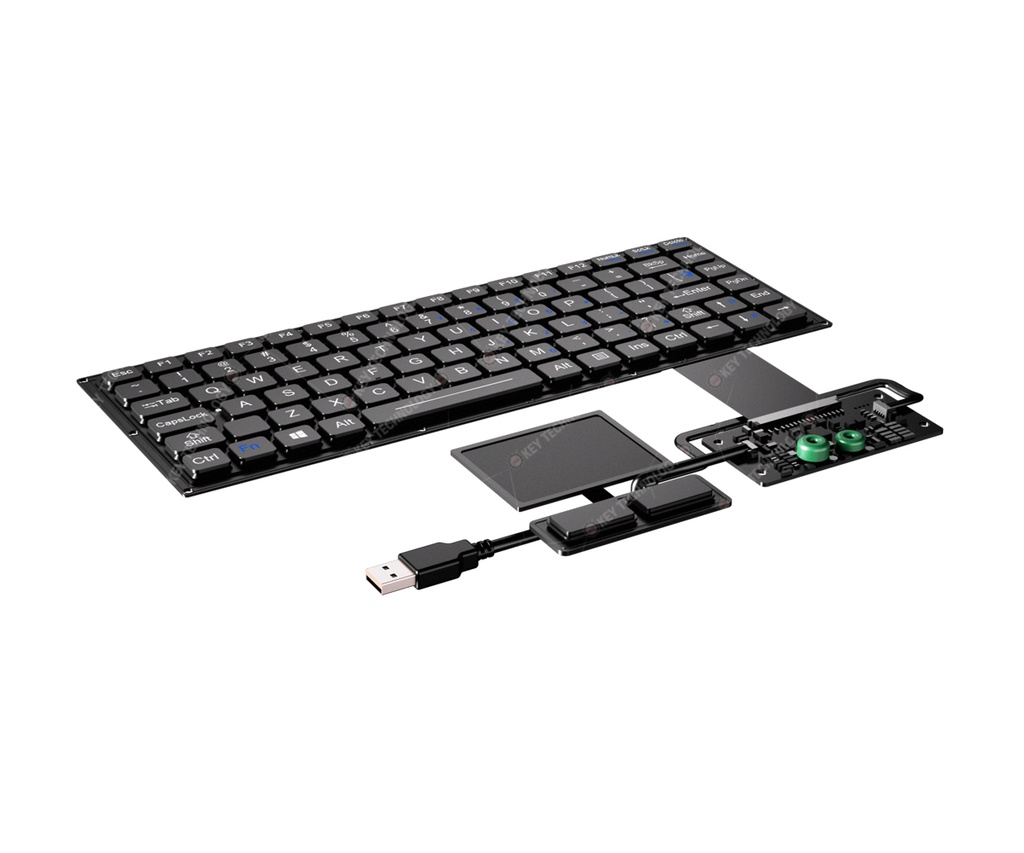

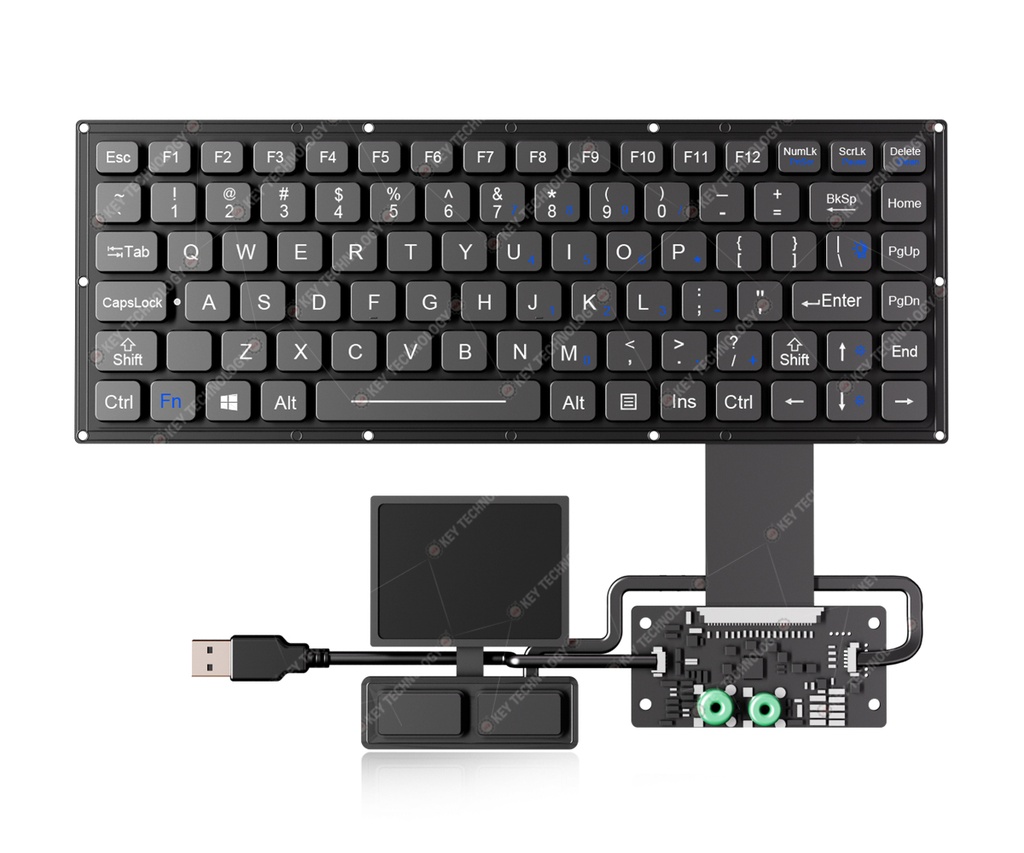

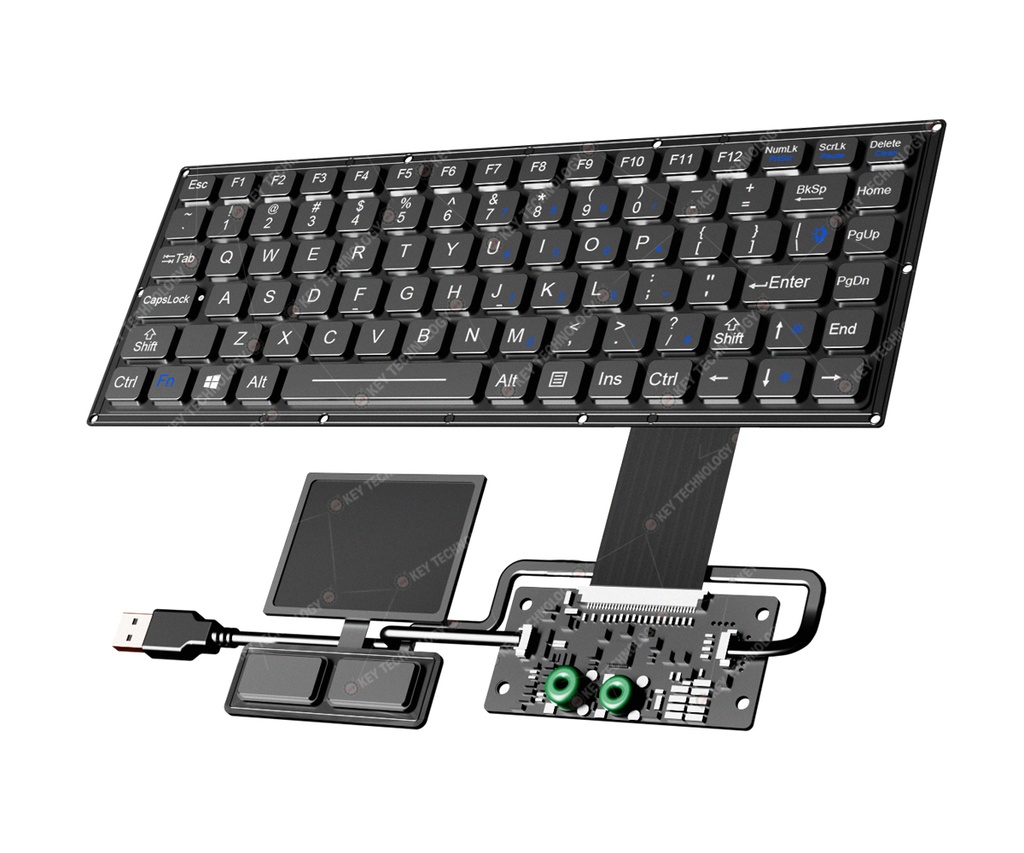

POPIS: Plně utěsněná a odolná vestavěná ultratenká vojenská klávesnice s 87 klávesami a krytím IP67, s integrovanou ultratenkou ohebnou deskou s plošnými spoji

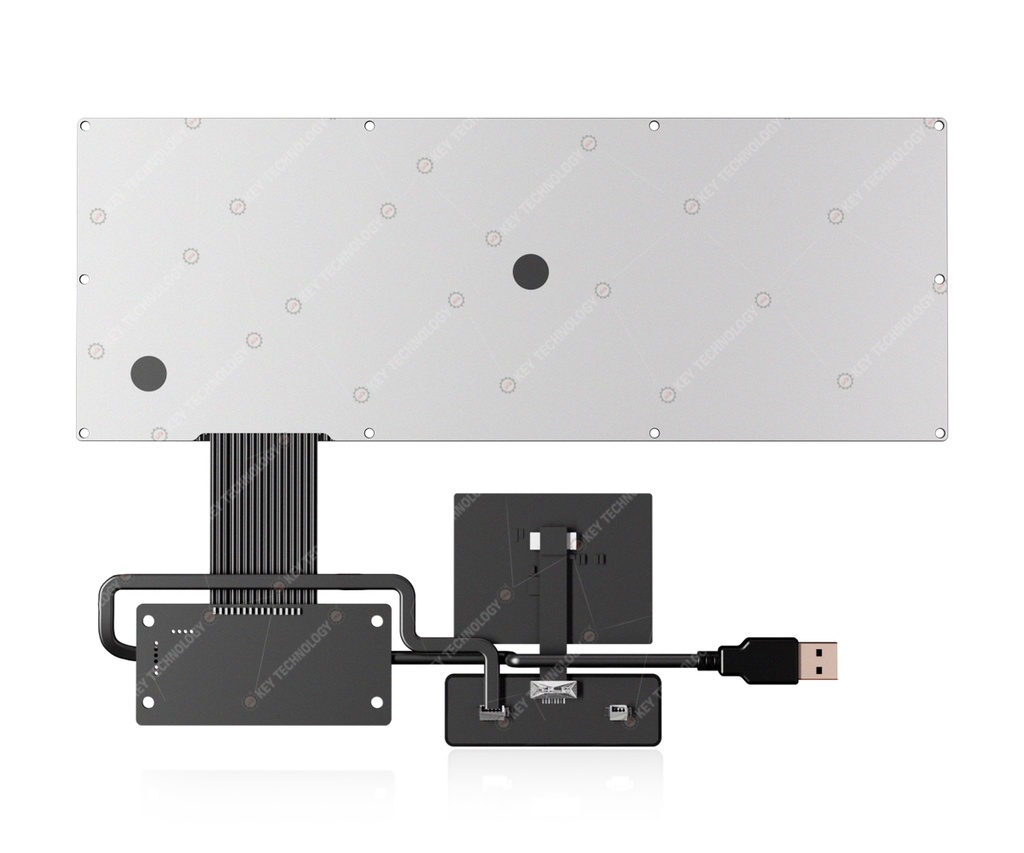

a částečně vyztuženou ultratenkou zadní deskou z nerezové oceli; na vnější straně je umístěn plně utěsněný, vodotěsný a vyztužený touchpad s širokým teplotním rozsahem pro rychlé
pohybování kurzorem; 12 funkčních kláves (F1, F2, ... F12) jsou v horní řadě pro snadné ovládání, s kombinací čísel na písmenkových klávesách pro plnou funkčnost klávesnice.
Povrch klávesnice využívá ultra odolnou technologii P+R (PC klávesy + guma), a využívá technologii uhlíkových kontaktů a FPC uhlíkových spínačů na zlatých klávesách,
s dráhou stisku 1,50 mm ± 0,10 mm a extrémně dobrým hmatovým vjemem pro rychlý a přesný vstup dat bez jakéhokoli hluku, nedochází k vynechávání kláves,
ani k zasekávání kláves během provozu klávesnice, s odolným povlakem a antimikrobiálním povrchem klávesnice, který odolá většině chemikálií a kapalin v drsných
podmínkách. Kombinace kláves FN + Clean pro snadné čištění bez nutnosti odpojovat klávesnici od PC, aby se zabránilo nesprávnému ovládání nebo chybnému zadávání. Součástí je nastavitelné
bílé podsvícení, řešení pro montáž na panel. Navrženo tak, aby splňovalo normy MIL-STD-461G-EMC-EMI-EMS-ESD a MIL-STD-810H (vysoké a nízké teploty,
nízký tlak, vlhkost, vibrace, nárazy, teplotní šoky, pády, déšť, solná mlha, písek a prach, plísně, sluneční záření atd.), stejně
jako kritické vojenské normy v těchto 10 aspektech: spolehlivost, bezpečnost, udržovatelnost, testovatelnost, podporovatelnost, přizpůsobivost prostředí, stabilita,
kompatibilita, konzistence a kontinuita.
Číslo patentu 202420937267.2
Rozměry: Klávesnice: 280,0 mm x 97,3 mm (přední panel) (D x Š) TouchPad: 61,0 mm x 45,0 mm (D x Š)
Specifications
| MECHANICKÉ ÚDAJE | |
|---|---|
| Klávesa | 87keys+ 2 mouse buttons |
| Technologie kláves | Carboncontact +FPC carbon-on-gold key switch technology |
| Zdvih klávesy | 1.50mm±0.10mm |
| Životnost spínače | more than5million of operations |
| Aktivační síla | 1.2N±0.2N |
| ELEKTRICKÉ ÚDAJE | |
| Napájecí napětí | DC +5V±5% |
| Proudové zatížení | ≤30mAwhen backlight is off,≤300mA with backlight on |
| Splňuje normu MIL-STD-461G (EMC, EMI, EMS, ESD): | |
| 1 | CE101 25Hz - 10kHz Conducted Emissions, Audio Frequency Currents, Power leads |
| 2 | CE102 10kHz -10MHz Conducted Emissions, Radio Frequency Potentials, Power leads |
| 3 | CS101 25Hz - 150kHz Conducted Susceptibility, Power Leads |
| 4 | CS106 Conducted Susceptibility, Transients, Power Leads |
| 5 | CS112 Electrostatic Discharge Susceptibility |
| 6 | CS114 4kHz -400MHz Conducted Susceptibility, Bulk Cable injection |
| 7 | CS115 Conducted Susceptibility, Bulk Cable injection, Impulse Excitation |
| 8 | CS116 10kHz -100MHz Conducted Susceptibility, Damped Sinusoidal Transients, Cables and Power Leads |
| 9 | RE101 25Hz -100kHz Radiated Emissions, Magnetic Field |
| 10 | RE102 10kHz - 18GHz Radiated Emissions, Electric Field |
| 11 | RS101 25HZ - 100kHz Radiated Susceptibility, Magnetic Field |
| 12 | RS103 10kHz - 40GHz Radiated Susceptibility, Electric Field |
| MIL-STD-810H (high and low wide temperature, low pressure, humidity, vibration,shock, temperature shock, rain,sand anddust,salt mist, fungus,solar radiation etc.) | |
| Životnost | > 5 years |
| Rozhraní | USB |
| Operační systém | All Windows, Linux, Unix, Mac OSX, Vxworks, Android, (U-cos-To be confirmed). |
| ODOLNOST VŮČI PROSTŘEDÍ | |
| Provozní teplota | -40℃ to+75℃ |
| Skladovací teplota | -50℃ to +85℃ |
| Zkouška vlhkosti | 1.Test temperature: 30℃~60℃,2.Test humidity: 95%RH,3.Test period: 24h as a cycle, 10 cycles, total 240h |
| Tlak atmosféry | 57kPa~106kPa |
| Zkouška vibracemi | 0~2000Hz, displacement 1mm, acceleration 70m/s² |
| Rázová zkouška | 1.Pulse waveform: post-peak sawtooth wave2.Peak acceleration:40g3.Pulseduration:11ms4.Testperiod: X,Y, Z triaxial, 3 timesimpact toeach axial front and back, a total of 18 times |
| Zkouška teplotním šokem | 1.Test temperature: -55℃~75℃2.Test period: -55℃ for 2h, 75℃ for 2h, 3 cycles, a total of 12h |
| Zkouška na plísně | 1.Test temperature: (30±1) ℃2.Relative humidity: (95±5) %RH3.Test strains: Aspergillus flavus, Aspergillus variegatus, Penicillium cordylus, mucocellus globularis,Aspergillus Niger4.Test period: 28days(672 hours) |
| saltspray test | 1.Place the sample into the Salt Spray Corrosion Test Chamber,temperature inside the chamber is35 ℃; Spray the sample with a NaCl test solution with a concentration of 5 ± 1% and a PH value of 6.6for 24h at a pressure of 96kPa; Test duration is 24 h.2.After 24h of spray, dry and store the sample for 24h in an environment with temperature of 23 ℃ andhumidity of 50%;3.Steps 1-2 as one cycle, test for 2 cycles,total 96 h.4.After the test, exhaust the fog for 10 min, check the sample after cleaning it with flowing water understandard atmospheric conditions. |
| Zkouška za deště | 1.Test procedure: Procedure - rainfall and blowing rain2.Test direction: keyboard surface3.Wind velocity: no less than 18 m/s4.Test duration: 3h |
| Zkouška na prach | 1.Test procedure: Procedure-Dust Blowing2.Dust content: 10.6g/m³±7g/m³3.Firstly conduct dust blowing for 6h under 23°C, then adjust the temperature to 60°C and stabilize for 1h, andthen re-conduct dust blowing for 6h. |
| Zkouška pádem přepravního obalu | 1.Test procedure: Transport Drop Test2.Samplestate: Weight≤45.4kg, Maximum Size<91.0cm;3.Drop height:122cm4.Drop count: drop to each surface,edge and corner, 26 times of drop totally. |
| SPOLEHLIVOST | |
| V souladu s normou RoHS, s certifikací CE a FCC | |
| MIL-STD-461G-EMC-EMI-EMS-ESD and MIL-STD-810H (high and low wide temperature, low pressure, humidity, vibration, shock,temperature shock, drop, rain, salt mist, sand and dust, fungus, solar radiation etc.) | |
| Úroveň ochrany | IP67 (front panel) |
| Životnost klávesy | >5 million actuations |
| MTBF | >20000H |
| MTTR | <30min |
| POUŽITÍ | Vehicle, aerospace, naval, maritime, Radar, console, portable rugged laptop, UAV ground station etc. |
