/ 01
1.3mm thick PCB, containing polyester film
Dotykový panel
/ 02
Composite
Kryt touchpadu
/ 03
40 Counts /mm
Rozlišení detekce polohy na osách X a Y
/ 04
relative
Zpráva o poloze X/Y
Description

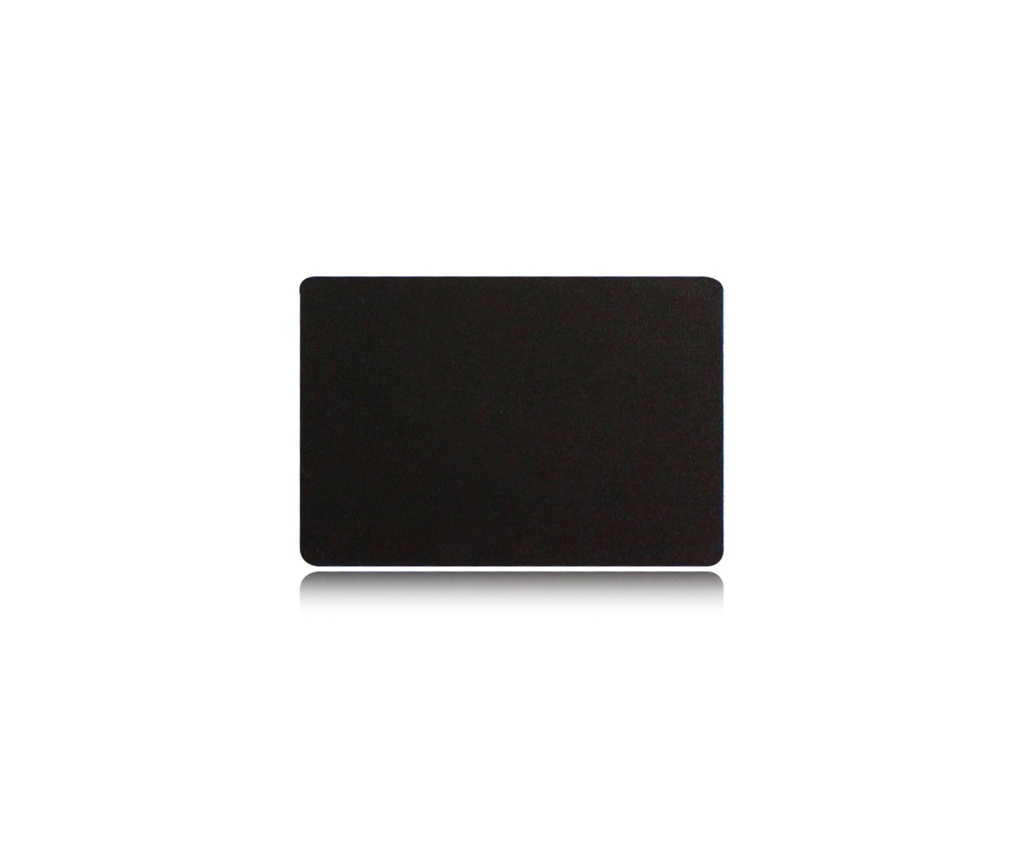

POPIS: AW-TP7954-USB PS2 je vysoce výkonný modul dotykového panelu s ergonomickým designem, určený zejména pro laptopy, notebooky a produkty EPC. Využívá kapacitní snímací technologii, která zajišťuje přesné ovládání kurzoru ve směrech X a Y pomocí prstů. Funguje jako plnohodnotná počítačová myš prostřednictvím rozhraní USB/PS2. Plug-and-play. Na rozdíl od běžné myši nabízí volitelnou funkci multi-touch.
ROZMĚRY: 79,3 mm x 54,3 mm
Specifications
Dimensions: :
| MECHANICKÉ ÚDAJE | |
|---|---|
| Dotykový panel | 1.3mm thick PCB, containing polyester film |
| Kryt touchpadu | Composite |
| Více než 10 milionů úderů za celou dobu životnosti | |
| Snímání vzájemné kapacity | |
| Rozlišení detekce polohy na osách X a Y | 40 Counts /mm |
| Zpráva o poloze X/Y | relative |
| Výstup (automatické rozpoznání v závislosti na kabelu) | PS2 or USB |
| Rychlost pohybu | Maximum 1,016 m/sec |
| Napájecí napětí | 5V ± 0.25V |
| Proudové zatížení (aktivní režim) | < 10 mA |
| Hrubá hmotnost | 0.2KGs |
| ELEKTRICKÉ ÚDAJE | |
| Napájecí napětí | DC +5V±5% |
| Proudové zatížení | 10mA |
| Norma EMC | EN 55032:2015 EN 55035:2017 |
| Životnost | > 5 years |
| Rozhraní | USB or PS2 |
| Operační systém | All Windows, Linux, Unix, Mac OSX, Vxworks, Android, (U-cos--To be confirmed). |
| ODOLNOST VŮČI PROSTŘEDÍ | |
| Provozní teplota | -20℃ to +55℃ |
| Skladovací teplota | -30℃ to +70℃ |
| Solná mlha | 96h, IEC60512-6 |
| Zkouška vlhkým teplem při teplotě +40 °C | 21 days, IEC 60512-6 |
| Zkouška suchým teplem při teplotě +85 °C | 10 days, IEC 60512-6 |
| Vlhkost | 100% |
| SPOLEHLIVOST | |
| V souladu s normou RoHS, s certifikací CE a FCC | |
| Úroveň ochrany | IP65dynamic(front panel) |
| MTBF | >20000H |
| MTTR | <30min |
| POUŽITÍ | Industrial, coal and mine, medical, bank kiosk and self service terminal,public access,explosion-proof automation, oil and gas etc. |
