/ 01
Aluminum alloy (black)
Material
/ 02
52.0mm x86.0mm (L x H)
Dimension
/ 03
1~5N
X, Y axis operation strength
/ 04
18°±2°
Rotation angle
Description

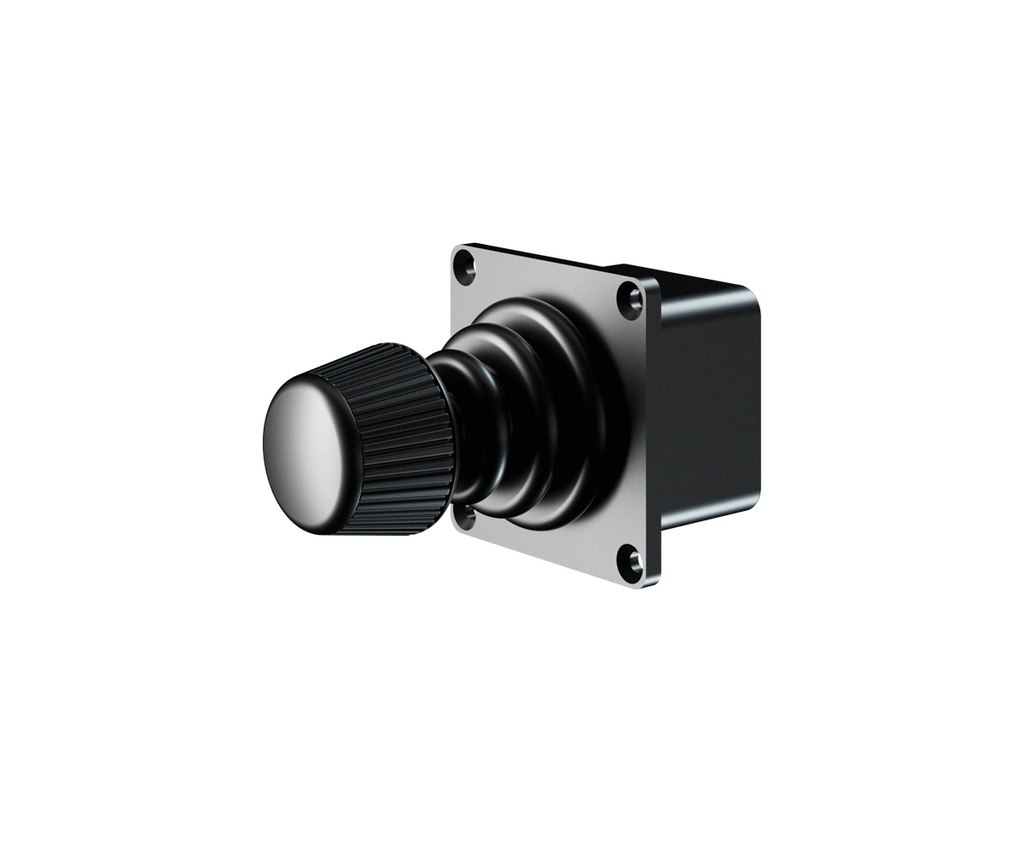

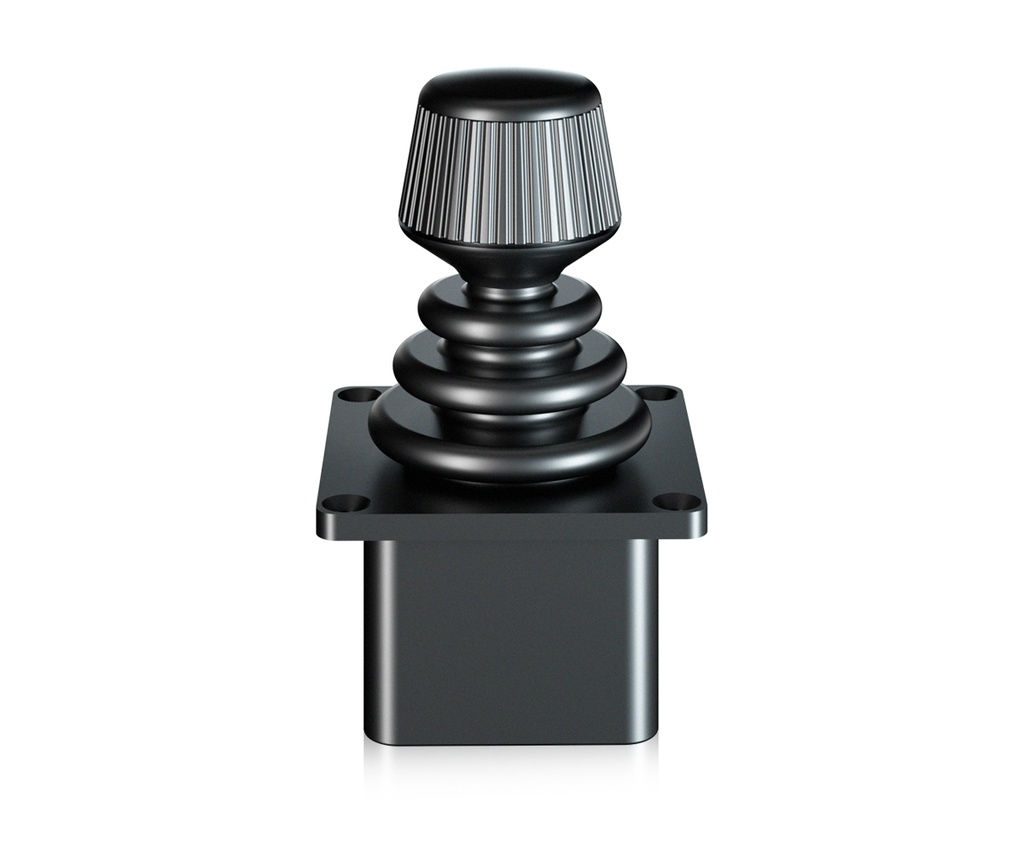

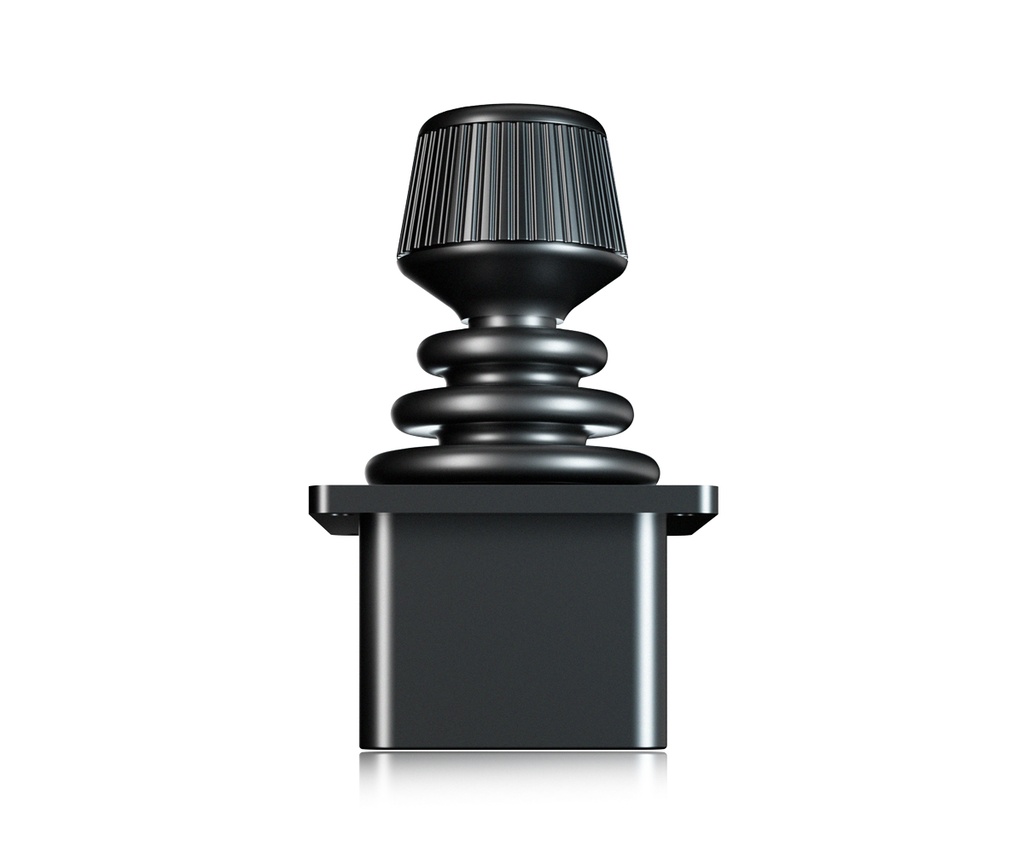

POPIS: AW-HC-5A3O je vyroben z vysoce kvalitní hliníkové slitiny a je určen k ovládání palcem. Díky bezkontaktnímu Hallovu snímači s konstrukcí odolnou proti rušení a kompaktnímu a elegantnímu provedení je vhodný k instalaci na přenosné ovládací panely, kde umožňuje fyzický přenos více signálů prostřednictvím ovládání palcem pro automatické resetování nebo polohování pomocí tření. Vyznačuje se flexibilním ovládáním, dlouhou životností a vynikajícími ochrannými vlastnostmi.
Rozměry: 52,0 mm x 86,0 mm (D x V)
Specifications
Dimensions: 52.0mm x86.0mm (L x H)
| MECHANICKÉ ÚDAJE | |
|---|---|
| Material | Aluminum alloy (black) |
| Dimension | 52.0mm x86.0mm (L x H) |
| X, Y axis operation strength | 1~5N |
| Rotation angle | 18°±2° |
| Z axis | Z axis self-reset, rotation torque: 0 ~ 4 N·cmAngle 50°(±25°) maximum torque shall not exceed 8 N·cm |
| Hrubá hmotnost | 0.20KG |
| Mechanical lifespan | 500,000 cycles |
| ELEKTRICKÉ ÚDAJE | |
| Inputvoltage | 5VDC |
| Output voltage | X-axis, Y-axis, Z axis: -5VDC～+5VDC±10%Midpoint voltage: ±0.25VDCDead zone voltage pre-value: ±0.20VDC (subject to actualsituation)Maximum output voltage: +4.5VDC (minimum)Minimum output voltage: -4.5VDC (maximum) |
| Power consumption | ≤0.1W·h |
| Output interface | USB 2.0 |
| Délka kabelu | 30cm |
| ODOLNOST VŮČI PROSTŘEDÍ | |
| Provozní teplota | -40℃ to +70℃ |
| Skladovací teplota | -45℃ to +75℃ |
| POUŽITÍ | Vehicle, aerospace, navy, maritime, Radar, console, navigation controletc. |
